8.3.1 组成

循环水冷却系统一般由冷却塔、循环水泵、过滤器、除垢器和换热设备 （如冷凝器等工艺设备）组成。当冷却水量较大时还需另设集水池 （一般冷却塔下部均设有集水盘），以避免集水盘容量不够使空气进入管道和水泵。对于水温、水质、运行等要求差别较大的系统，循环水冷却系统宜分开设置。

8.3.2 分类

循环冷却水系统一般分为敞开式和封闭式两大类。敞开式为循环水与空气直接接触冷却;封闭式为空气间接冷却。

（1）敞开式循环水冷却系统布置，按水泵设置位置一般可分为三种类型，即前置水泵、后置水泵和双级水泵。

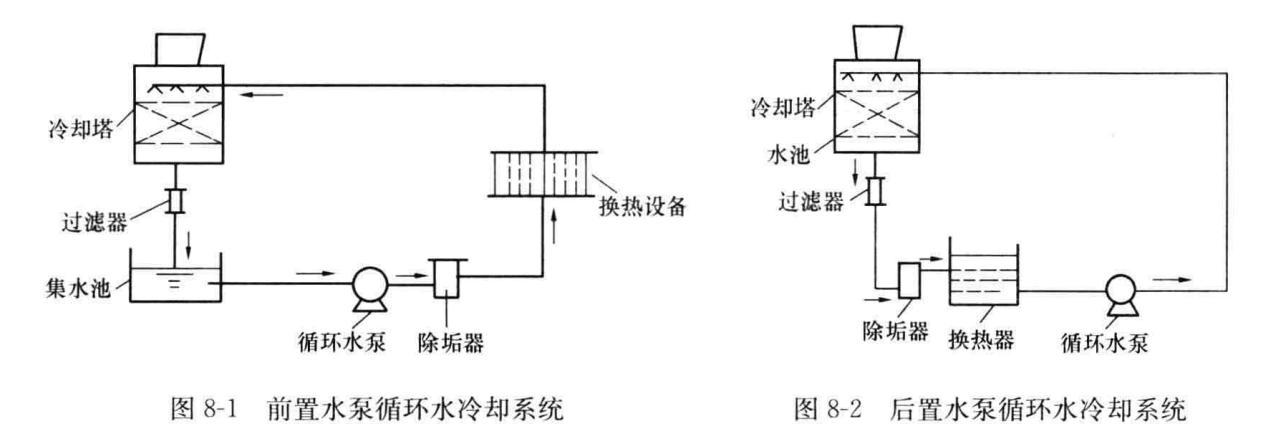

1）前置水泵∶将循环水泵设在换热设备的进水方向，见图 8-1。

图 8-1中集水池也可与冷却塔合并。这种布置方式使用较多，其特点是冷却塔位置不受限制，可以与循环泵设在同在水平面上，即可以设在屋顶上，也可以设在地面上。如设在屋顶上则其剩余水头不能利用。图 8-1 示例适用于单层或裙房布置的冷却塔。

2）后置水泵∶将循环水泵设在换热设备的出口方向，见图 8-2。

图 8-2 中冷却塔和集水池必须设在高处，以保证集水池到换热器的静水压 力能满足换热器的水压要求及其连接管路的水头损失值。这种布置方式适合于高层建筑为了立面美观，要求冷却塔布置在顶层或者楼上的需要。由于集水池只能设在屋顶将使屋面负荷加大。如果静水压力过高还必须设减压装置（减静压）。

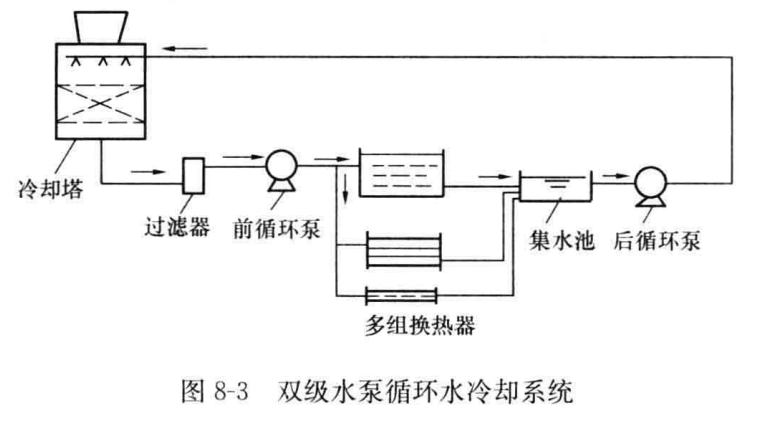

3）双级水泵∶即在换热器进出水侧均设置循环水泵，见图 8-3。

这种布置方式适用于共用冷却塔而供水压力要求不同的多组换热器循环冷却水系统。有些并联换热器水温、水质要求更高还需要进行二次降温或增加水质处理措施，从而必须设置中间集水池和增压泵，该系统的设置不受场地和高程的限制。但由干采用了两次加压，设备较多，投资较高，运行费用也较大，占有场地也较大，所以在可能的情况下尽量避免采用。

（2）封闭式循环冷却水系统是指冷却水在密闭系统中进行循环，不与空气直接接触，而是与冷媒进行间接换热的一种冷却方式。冷媒一般是冷风或低温水。这种冷却方式如采用自然风冷，则冷却水温决定于干球温度和风速，受自然条件影响较大。在年平均气温较低的地区还可以使用，或仅在寒冷季节使用。对于较大型循环冷却水系统，冷却设备比较庞大复杂。所以使用受到一定限制。在一些小型空压机组有时配有空冷装置，而在民用建筑中则很少应用
