一、旁流过滤（简称旁滤）简介

1、旁滤的目的

旁流水处理的目的是保持循环冷却水水质，使循环水系统在满足浓缩倍数的条件下有效和经济地运行。在高浓缩倍数条件下运行时，可减少补充水量和排污水量，减轻对环境的污染。

旁流水就是取部分循环水量按要求进行处理后，仍返回系统。旁流处理方法可分别去除悬浮物和溶解固体二类，其处理方法和一般给水处理的有关方法相同。通常使用的是过滤方法去除悬浮物。在没有过滤的系统中应加AT-PL系列全自动旁滤机组。

A、 环冷却水处理系统设计中有下列情况时，应考虑设置旁流水处理设施：

1）在设计确定的浓缩倍数（尤其是较高的浓缩倍数）情况下冷却水水质超过允许指标。

2）由于外界（如空气中飘尘等）污染，工艺物料泄漏及其他污染物。

B、旁流水处理可根据具体需要去除下列杂质的一项或几项：

1）去除悬浮物、生物粘泥等杂质。

2）去除碱度、硬度或含盐量。

3）去除其他有害污染物质、油类污染物等。

2、悬浮物的处理

（1）敞开式循环冷却水系统采用过滤处理悬浮物时，其过滤水量宜为循环冷却用水量的1%-5%或结合国内运行经验确定，也可按下列计算：

式中  Q    —旁流水处理量(m /h)；

          Q    —补充水量(m /h)；

          C     —补充水中的悬浮物含量（mg/L）；

          C     —空气中含尘量（g/m  ）；

          R     —冷却塔进气量(m /h)；

          C     —循环冷却水中允许的悬浮物含量（mg/L）；

          C     —经旁流水过滤后的悬浮物含量（mg/L）；

          Q    —排污和渗漏损失水量(m /h)；

          Q    —风吹损失水量(m /h)；

K—悬浮物沉降系数，与地区环境条件、尘埃性质及颗粒大小有关。可通过试验确定，当无资料时，一般选用1/5。

(2)密闭式冷却水系统设旁流水处理设施时，旁流量一般取为循环冷却水量的2%-5%。

3.旁流过滤器的功效

A、至少降低能耗10%

根据如下的能耗计算公式，我们可以算出对于一个年运行8640小时的400吨的冷却水循环系统来水，每年电费约为786240元。

400 TON x 0.65 KW/TON x 0.7负荷系数 x运行时间 8640hr x RMB 0.5/kw.hr=RMB 786240

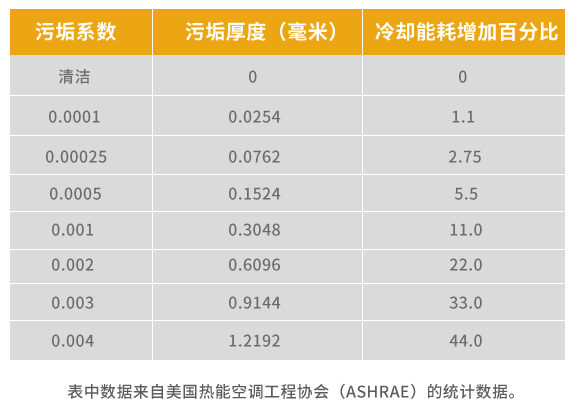

当换热器表面的污垢积聚到1/1000英尺（即0.0254mm） 时，冷却的电耗成本将增加10%，这就意味着电费将增加78624元。

B、减少5-20%的化学药剂量

冷却水循环系统通常依赖化学药剂抑制微生物的增长和管路的结垢或腐蚀问题。如果循环水积累大量的颗粒物，就会为微生物提供附着和掩蔽，降低杀生剂的效果；并促进盐类在水中的结晶沉淀；沉积在管路中的粘泥还会加速的金属表面的腐蚀，阻隔化学药剂；这些都会大大增加化学药剂的剂量。旁流过滤器能去除97%的颗粒，使用最少的药剂就能有效的保证冷却水循环系统的正常运行。

C、减少停机时间和至少50%的人工清洗费用

当冷却水循环系统出现严重的积垢时，会造成设备故障并需要停机进行人工清洗保养。旁流过滤器能有效防止粘泥在管路中的积累，从而减少停机次数和系统清洗所需的人工。

二、全自动旁滤机组说明

1、本机组作为循环水或直流水系统的过滤或预处理装置，其主要作用是去除水中的悬浮物、颗粒物，降低水的浊度，净化水质。

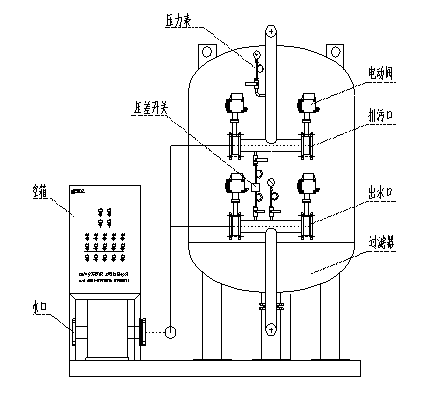

2、机组的组成部分：增压水泵、过滤器、自动控制箱、电动阀组，10-24目精制石英砂滤料。

3、机组的运行需人工启动或停止，机组在运行状态时的反冲洗为自动进行，具体由时间或压差控制。

4、机组电器采用进口PLC控制，根据需要可以实现远程控制。

5、本机组可选配水质监测仪表，自动控制循环水的浓缩倍数；如果系统有本公司的智能加药装置，则可省略。

6、对浊度高的水的过滤，可选配絮凝加药装置。

7、间冷开式系统旁滤水量宜为循环水量的1-5%，对于多沙尘地区或空气灰尘指数偏高地区可适当提高。

8、循环水旁滤时，过滤速度宜为25-35m/h。

三、应用领域

1、 循环冷却水过滤。

2、中央空调、锅炉回水过滤。

3、钢铁、石油、化工、造纸、汽车、食品、冶金等行业循环水过滤。

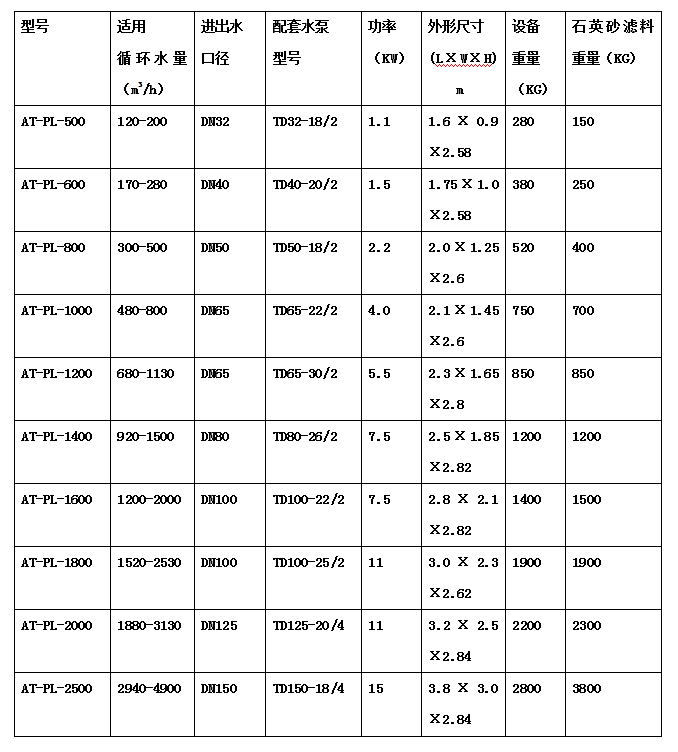

四、全自动旁滤机组的技术参数

注：1、适用循环水量按照5-3%设计，根据水的浊度和环境灰尘指数做选型。

        2、配套水泵的扬程在20m左右，扬程要求高时，另外选型。

        3、每台设备按照进出水口径配置4只电动阀。

        4、设备重量指的是无滤料时的吊装运输重量。

        5、水泵的电源为：三相四线380V,50HZ。

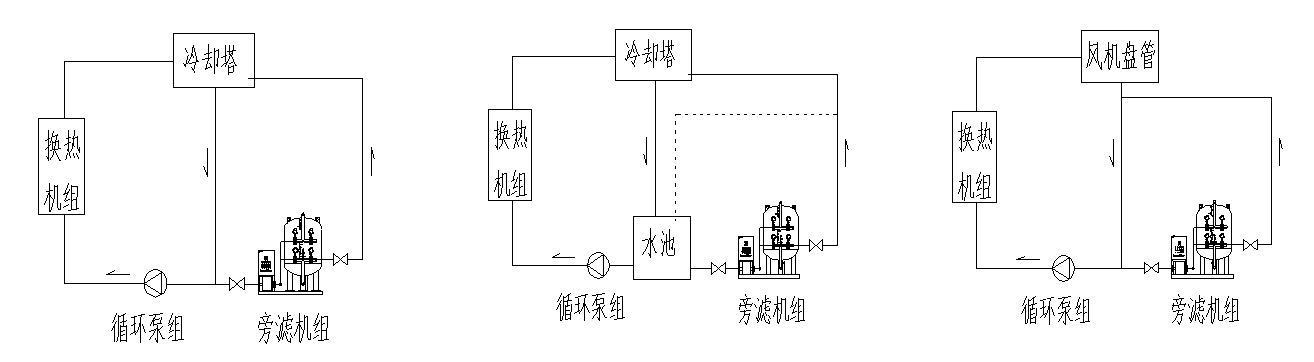

五、设备的安装方式

六、机组的安装与调试

1、设备的安装基础：AT-PL-1200型以下（包括该型号）要足每平方米承重2T。

                                       AT-PL-2000型以下（包括该型号）要足每平方米承重5T。

                                       AT-PL-2500型要足每平方米承重8T。

2、设备进水、出水口需安装旁通阀，以方便设备检修时，不影响系统的运行。

3、设备进水、出水管安装安装示意图安装，排污口接下水道即可。

4、设备管道联接好后，就可装滤料，装滤料的先后顺序依次为：粗砂在下，细砂在上。

5、调试时流程为：

       ①安装电气图，接上380V,三相四线电源。

       ②测试水泵的正、反转，如反转，调整相线顺序。

       ③打开进出水旁流阀进水，将运行模式调到手动。

       ④先进行反冲洗，再运行。反洗以出水清澈为准。

            运行时的阀门开启顺序为：上进阀，出水阀，其他为关闭。

            反冲洗时阀门开启顺序为：下进阀，上排阀，其他为关闭。

       ⑤手动调试完毕，将运行模式调到自动运行即可。

       ⑥之后的操作为：开启→自动运行→停止

七、售后服务

1、本设备自出厂之日起1年内（非人为损坏）保修，终身维修。

2、超过质保期后，提供免费技术咨询，损坏配件成本价提供。
