精细过滤设备类型

精细过滤设备类型

精细过滤设备一般由外壳和微孔滤元两部分组成。外壳可以分为直流式、旁流式两种类型。外壳材质—般为碳钢、塑料、不锈钢等。微孔滤元可由单个或多个并联组成。滤元材料种类很多，常见的有不锈钢丝网、金属纤维或金属粉末烧结滤材、陶瓷烧结滤芯、聚乙烯烧结滤芯、玻璃烧结滤芯、蜂房式聚丙烯烧结滤芯等。现将常用设备介绍如下∶

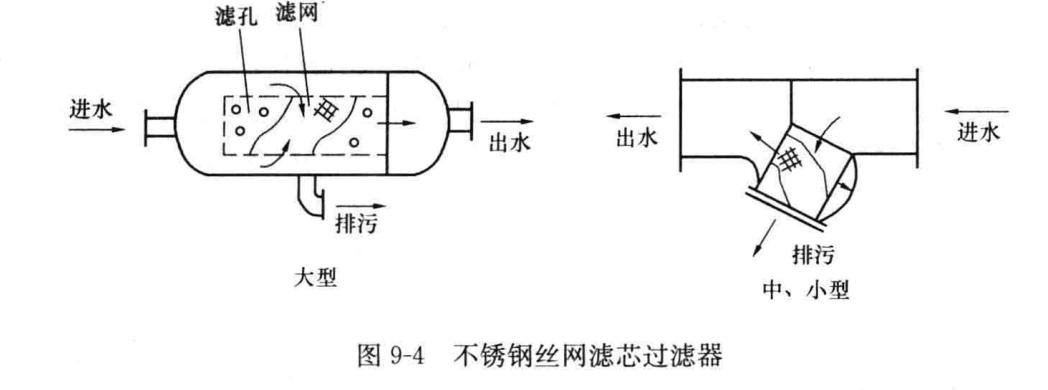

（1）不锈钢丝网滤芯过滤器∶其基本构造见图 9-4。

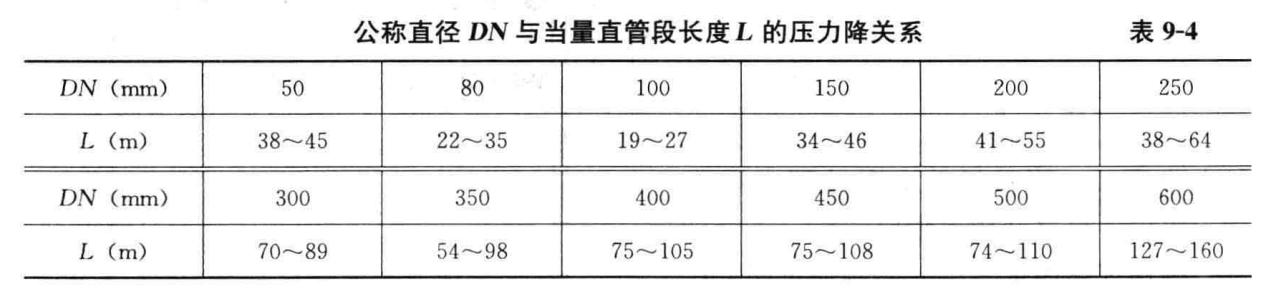

该设备已有定型产品，中小型一般直接安装在管道上，其规格有 DN15～DN350，更大可达 φ1000。滤网规格可由设计确定，一般为 10～120 目/平方英寸，截留粒径范围可达 2032～13lμm，设备工作压力一般为 PN0.6～2.5MPa，水头损失值与设备规格和介质流速有关。现将某设备厂提供的公称直径 DN 与当量直管段长度L 的压力降关系，列于表9-4 以供参考。

表 9-4 中 DN是指设备进出口管径，L值是指计算该设备水头损失值时，采用管径为DN 管长为L 计算水头损失值时一个当量长度。该值大小与滤网规格和流速有关。当网目较大时，L 取大值，反之取小值。流速由设计确定。

水头损失计算方法∶

△h=Li式中 △h——水头损失;

L——当量长度;

i——单位长度水力损失，该值可查水力

计算表得出。

设备应有反冲洗和排污措施。目前国内已生产出不间断运行的手动和全自动清洗过滤器，处理水量为 5～1000m3/h，反洗时间小于lmin。

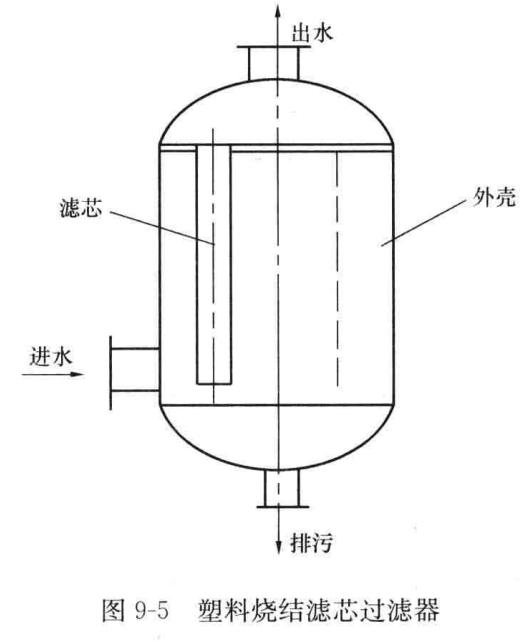

（2）塑料烧结滤芯过滤器 （PE、PA 烧结管）∶其结构示意见图 9-5。

定型产品规格从 DN300～DN1200，过滤水量为 0.2～8m³/h，过滤精度为 5～120μm，设备使用温度，PE管小于 80℃、PA 管小于110℃。使用失效后可用压缩空气或清水反冲或用酸碱浸泡再生。

（3）陶瓷滤棒过滤器; 该过滤器以刚玉砂、石英砂等为主料、配以结合剂、改性剂经高温烧结而成。而耐高温、抗酸碱腐蚀，并具有孔隙率高、孔径均匀等特点。过滤精度分为 5级∶ 0.5、1、3、5、10μm，处理水量为 4～150m3/h，设备外壳直径有 φ600～φ1000 等多种规格，工作压力更大可达 0.6MPa。结构型式与塑料烧结滤式芯过滤器基本相同。

（4） 金属纤维烧结滤芯和金属粉末烧结滤芯过滤器;金属纤维烧结滤芯是由—种可折绉的不锈钢金属纤维烧结毡构成。金属粉末烧结滤芯是由不锈钢粉末烧结而成。两种滤芯的共同点是耐高温、耐腐蚀，适用范围广，过滤精度范围为 0.3～60μm; 不同点是金属纤维烧结滤芯比金属粉末烧结滤芯纳污能力高 3～6 倍，在同等精度下，前者比后者孔隙率高出 2～3 倍，透气度高出 30～1000 倍。反洗可用水、空气、化学清洗剂等清洗。

金属纤维和金属粉末烧结过滤器结构型式同塑料烧结过滤器基本—致。其处理水量和截污能力可根据设计要求选用不同型号的滤式芯和外壳。 目前设备更大处理水量 14m3/h。

（5）蜂房式线绕滤芯过滤器;滤芯由聚丙烯或其他纤维按一定规律在骨架上缠绕成蜂房形状，构成一个单元。用于水处理上根据处理水量大小选择一个或多个单元组成过滤器。滤芯孔径为 1～100μm，更大工作压差可达 0.2MPa，使用温度小于或等于60℃，每一单元处理水量约为 0.4～2.5m3/h。处理水量大小与过滤物质粒径大小有关，当粒径较大时处理水量选用上限值，反之选用下限值。

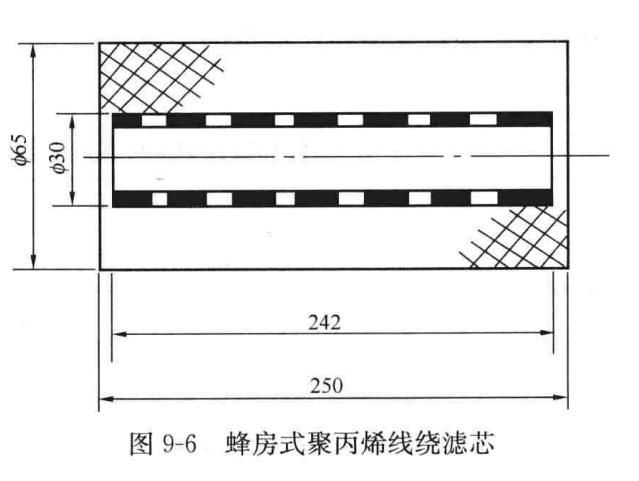

蜂房式聚丙烯线绕滤芯构造见图9-6。该过滤器的整体构造同图 9-5。
