一、功能作用
工业冷却水的循环过程中由于水的硬度产生的水垢，污垢，藻类粘泥直接降低冷凝器热交换效率，大大增加冷水机组的耗电量，同时也增加了制冷系统的经济成本。冷凝器胶球清洗装置（小球清洗装置）的产生，可以实现对冷凝器冷却管的定时自动清洗，提高了冷凝器热交换效率，从而减少电能损耗，达到节能的目的。同时减少了中央空调系统维护，延长了冷水机组的使用寿命。
二、工作原理
冷凝器胶球自动在线清洗装置采用智能物理清洗方法，运行过程中靠胶球泵的水压，将清洗胶球从注球器发送到冷凝器冷却管中，水流夹带胶球对冷却管内壁产生的摩擦力，擦洗掉换热管内壁的水垢、污垢、藻垢。在冷却水出口端通过回球器利用水流力学原理将球回收至注球器，从而完成一次清洗循环。PLC智能控制器可设置清洗频率和时间，可以随中央空调主机的开启实现自动化运行功能。能始终保持冷凝管内壁洁净，从而提高了冷凝器的热交换效率，降低能耗，提高了中央空调的经济效益。
三、结构组成

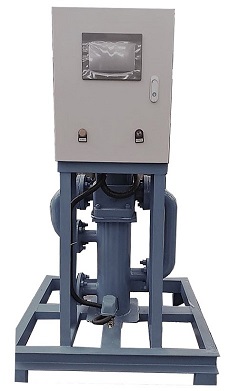

冷凝器在线胶球清洗装置主要由：胶球泵、收球器、蓄球器、电动阀件、PLC智能控制柜等组成。
１、 胶球泵：靠胶球泵系统的水压，将胶球从注球器注入冷却水管，注球器设计有视窗口，可观察胶球的运行情况。
２、 收球器：利用水流力学原理，将胶球从冷却水回水中拦截下来。
３、 蓄球器：收球器将胶球从冷却水回水中拦截下来，蓄在蓄球器中。
４、 PLC智能控制柜：PLC智能控制系统控制整个胶球清洗过程，实现冷凝器在胶球线清洗，无需员人责守。

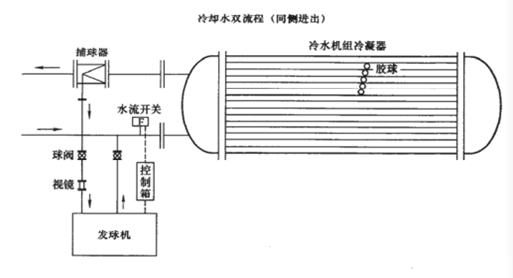

四、安装示意图
四、技术参数
设备承压：1.0Mpa或1.6MPa
胶球数量：不低于冷凝器单程管数的20%
胶球泵：发球时水流量≥8L/s，扬程≥20m
执行标准：《冷凝器在线清洗装置行业标准》（JBT 1113-2011）
《中央空调在线物理清洗设备》（JG/T 361-2012）
