酸碱加药装置的构成

酸碱加药装置的构成

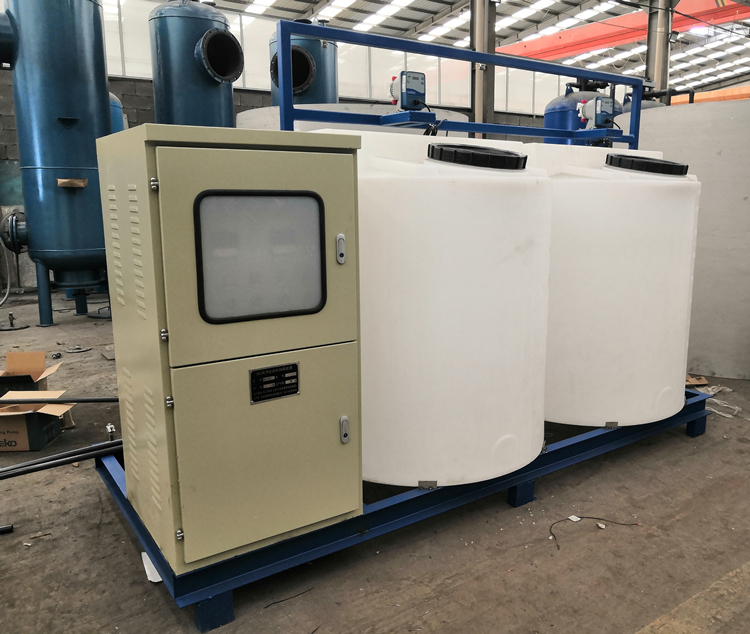

酸碱加药装置是为了稳定流程介质的PH值在需要的范围内以满足工艺流程需要的一种自动投加设备。它的构成有以下部分：

　　1. 精密加药计量泵

　　隔膜式精密计量泵由微处理器监控、安全可靠、结构精巧，能够根据PH分析仪表检测的反馈信号(主要为4～20mA)自动调整计量泵加药量，精密稳定地添加化学药品，酸或碱，同时可根据液位情况实现自动开停泵动作。

　　2. PH分析仪

　　pH测量和控制单元在其广泛的应用领域中体现了更大的过程稳定性，具有多种控制特性（P、PI、PD、PID），可将pH检测仪检测的信号显示出来，并控制精密计量泵是否添加药液，确保将被处理水的pH值控制在恒定的设定值上。能够实时检测显示水质PH值，自动与设定值进行比较，根据反馈信号，控制计量泵的启停。pH传感器能够的测量被处理水中的PH值，并将检测信号值准确输入PH显示控制表中。　

　　3、工业pH计电极　

　　pH传感器是经精湛的玻璃吹制技术精制而成，这种高超的制造工艺确保了其测量的精度和可靠性。pH检测仪敏感隔膜所用的玻璃具有阻抗小、pH值小于1和大于12时的偏差小、温度变化的影响小等特点。能够的测量被处理水中的pH值，将测得信号准确输入pH显示控制表中。　

　　4. 液位控制　

　　可测知化学药品酸碱储罐里的药品是否用尽，并在药液不足时发出信号报警通知计量泵停止工作。

　　5. 化学药品加药桶储罐

　　加药设备专用储药桶，其上面有精密加药计量泵等设备的专用安装定位孔，容量从100L到5000L不等。　

　　6. 自动控制系统　

　　自动控制系统一般由：PLC，变频器，触摸屏等元器件组成，根据pH计信号经过PID运算后达到稳定控制pH值作用。
